四川德陽孝泉鎮龍護舍利寶塔抗震搶險、維修工程

　　2011-03-25

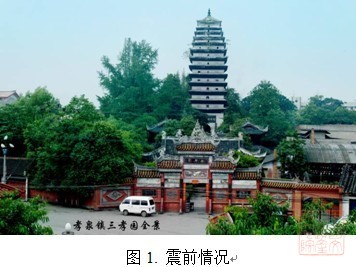

        龍護舍利塔位于東經104°17′，北緯31°15′的德陽市旌陽區孝泉鎮三孝園內，東鄰孝泉師范，西鄰孝泉糧站，南鄰老德綿公路，北靠孝泉糧站與孝師結合部，緊鄰綿竹市孝德鎮。
        據民國版《德陽縣志》記載：龍護舍利塔始建于元順帝至正二年至十三年﹙1353年﹚，前后歷經十二年建成，后經歷代多次修繕。
        龍護舍利塔為十三層密檐式方形磚塔，高約33米，逐級迭縮。一層塔檐用磚疊澀十二層挑出，挑檐第十二層用単磚砌出棱角牙子。二至八層每層當中開拱券形窗，兩側為破子欞窗，九級開三扇拱券形窗，十至十三級當中僅設拱卷形窗，兩側均不開窗。塔內共五層，另有一層天宮，一至五層塑有佛像；每層中為塔心室，一至四層室頂有磚砌斗拱及藻井；五層頂為空井，與天宮相通；天宮為一穹頂，貫通外觀十一至十三層。一至五層間設磴道相通，磴道位于塔體外壁與內筒之間。一至四層（內部）塔心室內殘存部分壁畫，年代不詳。
        據傳修建時有佛舍利供奉于該塔地宮中。塔南側前10米處，現存有建于明代的藏經樓一幢。塔前左側是姜孝祠古跡，右側有姜公泉。整個塔區占地十畝。
       龍護舍利塔，是四川省現存唯一的一座元代磚塔，它是研究四川磚塔由宋向明、清演變過程中重要實物例證，其歷史和文物價值重大。現為四川省文物保護單位。


汶川地震中，該塔被嚴重破壞，2008年5月28日，國家文物局專家組到現場指導工作，認為龍護舍利寶塔狀況非常危險，極有可能在隨后的余震中倒塌。國家文物局領導當場部署中國文化遺產研究院負責該塔的維修工程。中國文化遺產研究院迅速落實國家文物局部署，選派維修設計人員赴現場工作。6月4日，該院永昕群、劉忠平、吳育華及四川東洋機械公司李園等到達現場，冒著不斷發生余震的危險，進行初步搶險測繪與勘察。6月6日，初步完成現場工作，制定緊急搶險加固方案，并現場通報四川省文物局，四川省文物局同意立即進行搶險工程。


根據現場初步勘察所掌握的震損情況及危急程度，設計者認為龍護塔的維修應分為抗震搶險加固與全面維修2階段進行。在余震階段先完成搶險加固工程，避免發生倒塌破壞；待余震基本平息后，再進行詳細勘察、測繪，制定維修方案，全面維修。

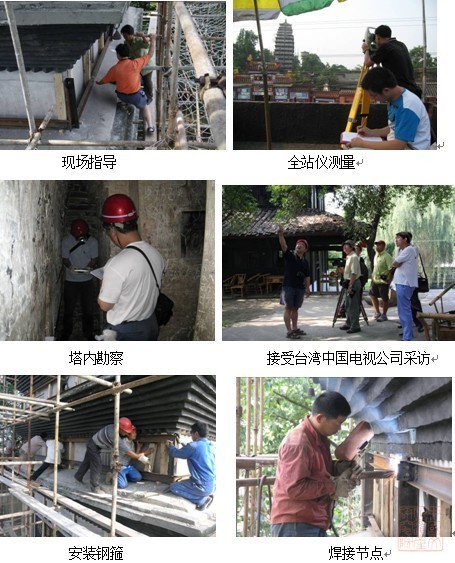

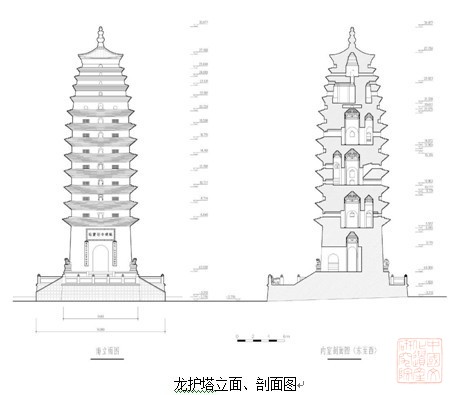

　　6月28日到7月11日，永昕群再赴現場進行施工指導，根據實際情況優化搶險加固方案，并完成初步測繪圖、殘損現狀圖及設計方案圖紙。初步測繪圖的完成為文物保存了一份基本的資料，為一旦塌毀后的重建工作提供了依據。

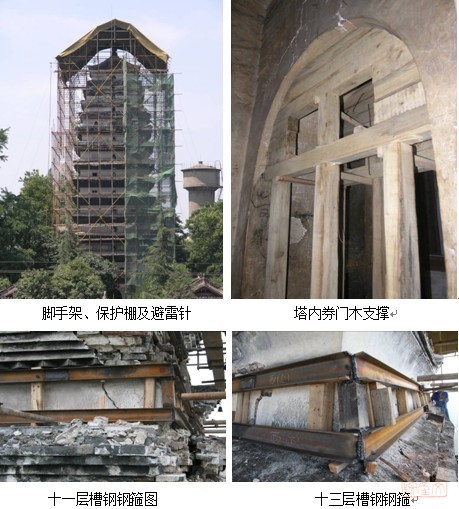

　　主要搶險加固措施為：
　　（1）搭建塔體保護腳手架，塔頂覆蓋防水篷布，塔身四周設防護網，腳手架設置避雷裝置。
　　（2）塔身各層外部加鋼箍保護。
　　（3）塔內部內外筒之間用木方支頂，有效傳遞水平荷載。對內部券門頂部進行支頂。
　　（4）清理塔上部外檐、券窗震損的碎磚。
　　搶險加固階段工程于2008年7月31日基本完工。

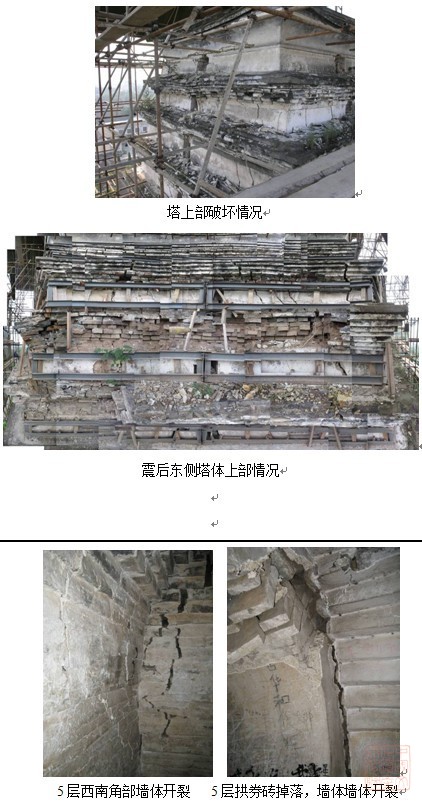

汶川5.12特大地震后，德陽地區余震不斷，這些余震對塔體造成了進一步的破壞。2008年7月2日凌晨3點58分什邡、彭州交界地震，震后對塔體進行勘察，發現各層裂縫增加，尤以下部各層新增裂縫更為明顯。8月1日及5日，在北川與平武及北川及青川又發生6.1級破壞性余震。其中，8月1日的6.1級余震對德陽影響很大，孝泉鎮震感強烈，據現場人員介紹，龍護塔長時間大幅度擺動，幸運的是當時抗震搶險工程內外箍已基本完成，塔身整體性得到及時、有效加強，余震沒有對塔體造成進一步毀滅性破壞。
　　隨后，進入全面維修勘察、設計與施工階段。中國文化遺產研究院永昕群等技術人員在余震基本停息后，于2008年11月、2009年4月及2009年5月多次赴現場進行補充勘察，完成了塔體古建筑測繪及殘損現狀勘察。同時，也進行了塔院內藏經樓與現存附屬建筑及環境的勘察。在此基礎上，完成現狀勘察報告，與修繕設計方案。方案通過評審后隨即完成施工圖設計，2010年初，開維修工程施工，2011年初維修工程基本完工。


修繕目標為原狀恢復本次地震震壞的部位，保證龍護舍利塔的形制完整。適當對龍護舍利塔進行結構加固，力圖達到小震不壞，中震可修，大震不倒的目標，保證人員及文物安全。加固措施應立足于已經多次被打地震檢驗的現有結構體系，不應過度加強，以免破壞龍護舍利塔在遭遇大震情況下，可以通過薄弱部位開裂改變自震周期以減輕地震力，達到避免倒塌的防災機制。在此基礎上，全面保護文物本體。

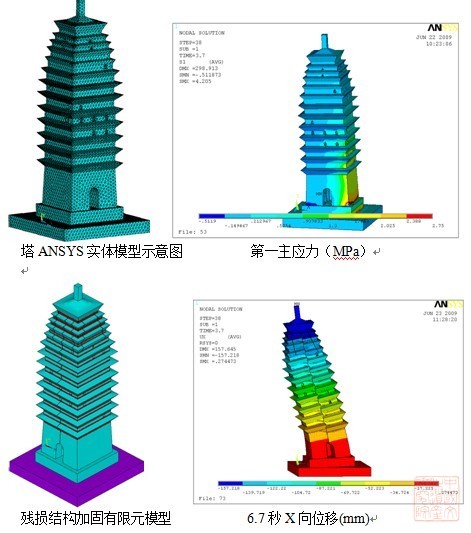

為科學、穩妥地完成龍護舍利寶塔的搶險加固工作，中國文化遺產研究院建筑保護研究所與中國建筑科學研究院建筑結構研究所（建研科技股份有限公司）合作，對龍護舍利寶塔進行了震損機理及搶險加固措施的結構特性進行了專門的有限元結構分析研究，在震損機理分析與結構加固設計分析方面取得重要成果。

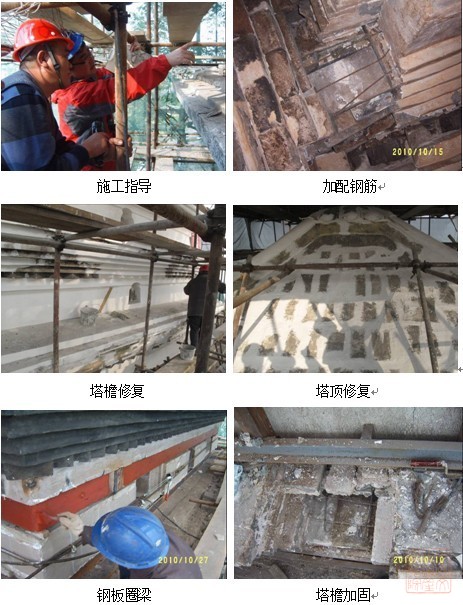

　　設計中對五層瀕臨倒塌砌體及塔心室、南北貫通裂縫、一至四層塔心室及外部結構、樓梯拱券等部位進行了重點加固，同時按照原型制進行全面維修。
　　施工前，還對塔體重點部分進行三維激光掃描與自振周期及阻尼測定，保留了珍貴的資料。
　　四川德陽孝泉鎮龍護舍利寶塔抗震搶險工程
　　主持人：永昕群；
　　參加人：劉忠平、吳育華、張秋艷；
四川東洋機械公司李園。
　　四川德陽孝泉鎮龍護舍利寶塔抗震維修工程
　　主持人：永昕群；
　　參加人：劉江；
中國建筑科學研究院孟履祥、董越、劉小弟。



供稿人：永昕群
核稿人：侯衛東

　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
　　
